2009年 03月 30日
後には引けないゴムローラー交換。 |
今日は仕事の合間を見て、印刷機の大がかりな(やりかけたら途中でやめられない)分解メンテをしました。
水と油(インキ)がはじくの性質を使ってオフセット印刷は成り立っています。印刷機の中には、その水とインキを送るためにたくさんのローラーがあるのです。
ハイデルベルグ印刷機MO64のローラーは1ユニット(1色につき)26本!!素材の異なる3種類のローラーの組合せで出来ています。
このうちのゴムローラーだけは、消耗してやせ細ってくるので交換が必要です。

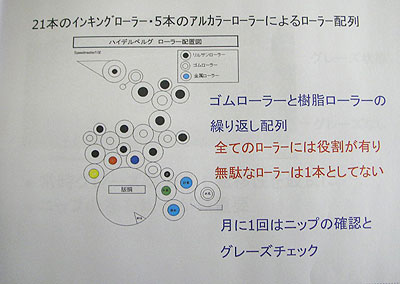

この説明図を頼りに分解→メンテナンス

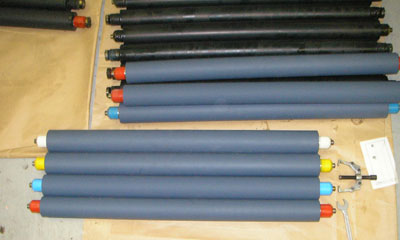

下が新しいゴムローラー。
順番通りに置いておかないと、わからなくなりそうです。
ゴムローラーだけでも微妙に径が違うので、赤51mm(直径)青53mm黄55mm白57mmと色分けされています。径が違う理由は、インキを送るときに同じところが接していかないように、少しづつずれていくようになっているんですね。この4種類のローラーはうまく配置されて、インキの転移性がベストになるようにセット・圧調整します。
「今日のブログネタはゴムローラー交換」と社長の指示がきましたが、おおまかに理解するのにちょっと時間がかかりました。
分かりにくかったらスミマセン。(^^;)

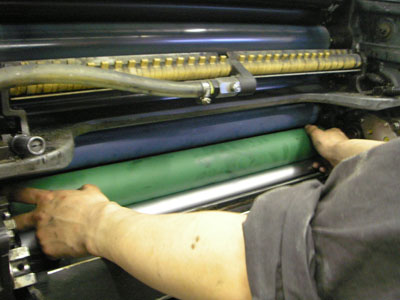

見えないところにもローラーがたくさん!
交換はかなりの力仕事で、いつもに増して若手2人も汗だくです。(構造が複雑なので冷や汗も?)今日はローラーを組み立てるところまでやって、明日は白インキを入れてチェック予定です。
現在ブログ更新中も組み立て中、もう少しかかりそうです。。。
水と油(インキ)がはじくの性質を使ってオフセット印刷は成り立っています。印刷機の中には、その水とインキを送るためにたくさんのローラーがあるのです。
ハイデルベルグ印刷機MO64のローラーは1ユニット(1色につき)26本!!素材の異なる3種類のローラーの組合せで出来ています。
このうちのゴムローラーだけは、消耗してやせ細ってくるので交換が必要です。
この説明図を頼りに分解→メンテナンス
下が新しいゴムローラー。
順番通りに置いておかないと、わからなくなりそうです。
ゴムローラーだけでも微妙に径が違うので、赤51mm(直径)青53mm黄55mm白57mmと色分けされています。径が違う理由は、インキを送るときに同じところが接していかないように、少しづつずれていくようになっているんですね。この4種類のローラーはうまく配置されて、インキの転移性がベストになるようにセット・圧調整します。
「今日のブログネタはゴムローラー交換」と社長の指示がきましたが、おおまかに理解するのにちょっと時間がかかりました。
分かりにくかったらスミマセン。(^^;)
見えないところにもローラーがたくさん!
交換はかなりの力仕事で、いつもに増して若手2人も汗だくです。(構造が複雑なので冷や汗も?)今日はローラーを組み立てるところまでやって、明日は白インキを入れてチェック予定です。
現在ブログ更新中も組み立て中、もう少しかかりそうです。。。
